Software per l’analisi dei profili termici nei forni

Programmazione data logger

La programmazione del data logger avviene mediante una semplice finestra di dialogo la quale riporta le 3 possibili modalità di start:

Start immediato

Start differito

Start differito con controllo della temperatura

Possibilità di proteggere con password la programmazione lo scarico dei dati.

Ricettario Forni

Il programma prevede un “ricettario Forni” nel quale definire le caratteristiche dei medesimi. Il ricettario può contenere fino a 100 forni. Inoltre è possibile esportare le caratteristiche di un determinato forno ed installarle sul PC di un collega riducendo così i tempi di configurazione.

Ricettario carrelli

Il programma prevede un “ricettario Carrelli” nel quale definire le caratteristiche dei medesimi. Il ricettario può contenere fino a 100 carrelli. Inoltre è possibile esportare le caratteristiche di un determinato carrello ed installarle sul PC di un collega riducendo così i tempi di configurazione.

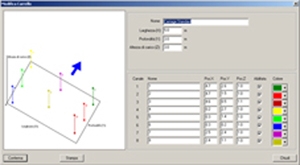

Configurazione carrello

Le posizioni delle termocoppie sul carrello vengono graficate in 3 dimensioni nell’apposito riquadro permettendo così all’operatore un’immediata valutazione.

Configurazione carrello

Le posizioni delle termocoppie sul carrello vengono graficate in 3 dimensioni nell’apposito riquadro permettendo così all’operatore un’immediata valutazione.

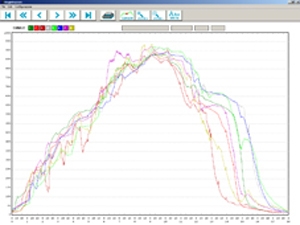

Grafico

Le curve di temperatura vengono graficate a tutto schermo con possibilità di elaborazione. Il grafico riporta un doppio asse delle x; il primo asse esprime il tempo mentre il secondo esprime lo spazio percorso dal carro all’interno del forno.

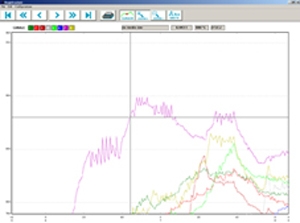

Elaborazione grafico – Il cursore

E’ possibile percorre ogni singola curva con un cursore il quale riporta le coordinate del punto in cui si trova, cioè: Nome della curva, Temperatura rilavata, Posizione in metri rispetto inizio forno e tempo trascorso.

Elaborazione grafico – Emissione Temperatura

E’ possibile inserire sul grafico la temperatura inerente alla posizione del cursore.

Elaborazione grafico – Legenda Temperatura

E’ possibile visualizzare, in un’apposita leggenda, tutte le temperature inerenti all’intersezione del cursore con le curve.

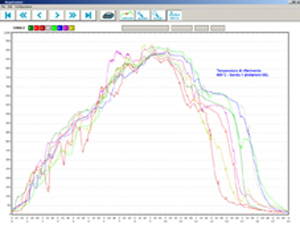

Elaborazione grafico – Commenti

E’ possibile inserire direttamente sul grafico eventuali commenti. Ogni commento può essere modificato, spostato e cancellato a piacere.

Elaborazione grafico – Confronto

E’ possibile confrontare 2 diverse acquisizioni composte da 8 curve ognuna.

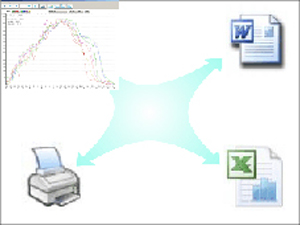

Elaborazione grafico – Varie

Esportazione dati in formato compatibile con Excel

Salvataggio del grafico negli appunti di Windows

Stampe

Barriera termica SC1

Barriera termica raffreddata a liquido. Progettata per l’utilizzo nei forni per sanitari e laterizi. Le ridotte dimensioni agevolano il suo alloggiamento nel sottocarro.

Alloggiamento del logger all’interno della barriera.
